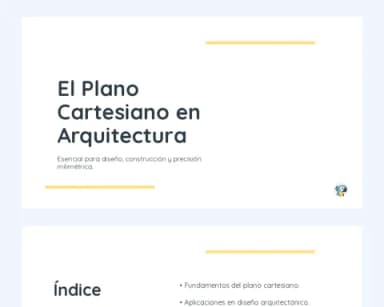

El Plano Cartesiano en Arquitectura

Matemáticas

El Plano Cartesiano en Arquitectura

Esencial para diseño, construcción y precisión milimétrica.

Índice

• Fundamentos del plano cartesiano.

• Aplicaciones en diseño arquitectónico.

• Precisión en construcción y fabricación.

• Sistemas de unidades y su impacto.

• Estandarización y colaboración global.

Sistemas Cartesianos en Arquitectura

El plano cartesiano es fundamental para que arquitectos ubiquen y midan elementos con exactitud milimétrica. Conocer los sistemas de unidades evita errores críticos en el diseño y construcción de espacios.

Plano de relaciones polinomiales y su uso en arquitectura.

El Plano Cartesiano: Origen de la Precisión Espacial

René Descartes sentó las bases del plano cartesiano en el siglo XVII. Este sistema bidimensional (X, Y) transformó la geometría, ofreciendo una herramienta universal para la representación gráfica y el análisis espacial. Su invención fue crucial para la integración de la geometría y el álgebra.

Primer cuadrante: punto (2, 4) en el plano cartesiano.

Ejes, Origen y Cuadrantes: La Estructura Fundamental

• Eje X (Abscisas): Dimensión horizontal del espacio.

• Eje Y (Ordenadas): Representa la dimensión vertical.

• Origen (0,0): Punto de intersección y referencia.

• Cuadrantes: Dividen el plano con signos específicos.

Coordenadas: Ubicación Exacta en el Espacio 2D

Las coordenadas (x,y) son fundamentales para definir la posición precisa de elementos arquitectónicos. Permiten ubicar vértices de muros, centros de columnas o puntos clave en un plano. La elección de unidades (metros, pies) es crucial para la precisión del diseño y evitar errores.

Coordenadas: Ubicación Exacta en el Espacio 2D

El Plano Cartesiano en la Representación Arquitectónica 2D

El plano cartesiano es la base fundamental para la representación arquitectónica 2D. Permite organizar con precisión elementos como muros, puertas y ventanas en planos de planta, alzados y secciones. Esto asegura una lógica espacial clara y medible en el diseño.

<ul class="topic-list"><li>Ubicación de elementos:Cada elemento de un edificio por ejemplo, como una pared, se sitúa en el plano mediante la especificación de sus coordenadas. Por ejemplo, una pared podría definirse por los puntos (X1, Y1) y (X2, Y2) que marcan su inicio y fin.&nbsp;</li><li>Cotas y dimensiones:El sistema cartesiano facilita la aplicación de cotas (medidas) que indican las distancias entre los elementos, como de un eje a otro o de un muro a otro.&nbsp;</li><li>Construcción de la estructura:Al organizar los elementos en un sistema de coordenadas, se puede asegurar la alineación correcta y la coherencia del diseño, permitiendo la medición exacta y la construcción precisa del edificio.&nbsp;</li></ul>

<h1>DIBUJANDO UNA CASA A TRAVÉS DE COORDENADAS CARTESIANAS</h1><h1><a target="_blank" rel="noopener noreferrer nofollow" href="https://www.youtube.com/watch?v=LTtd8PlazjE">https://www.youtube.com/watch?v=LTtd8PlazjE</a></h1>

Por ejemplo, un dibujo de <a target="_blank" rel="noopener noreferrer nofollow" href="https://cedreo.com/es/blog/fachadas-de-casas/">fachada</a> arquitectónica o alzado se crea a partir de un plano vertical que mira directamente al edificio. Los perfiles de fachada más comunes son los que muestran el exterior de la edificación desde la parte delantera, trasera y lateral.&nbsp;<a target="_blank" rel="noopener noreferrer nofollow" href="https://cedreo.com/es/blog/dibujo-arquitectonico/">https://cedreo.com/es/blog/dibujo-arquitectonico/</a>

Organización Espacial y Diseño Modular

El sistema cartesiano permite la organización lógica del espacio arquitectónico, definiendo retículas estructurales para la disposición de pilares. Facilita el diseño modular, como en la repetición de unidades habitacionales o fachadas, optimizando la construcción.

Armonía arquitectónica postmoderna con elementos cartesianos.
